設備介紹：

       活性炭有機溶劑回收裝置，是利用優質活性炭作吸附介質，采用微電腦全自動控制，并采用取減振、隔聲、防爆、超溫超壓保護措施，安全性好，重量性，占地面積小，運行操作簡單，是一套機電一體化的處理有機氣體的凈化、回收有機溶劑的成套環保節能設備。

       活性炭有機溶劑回收裝置對苯、醇、酮、酯、醚、烷、酚、汽油類有機溶劑的廢氣吸附回收，更適合用于小風量、高濃度、氣體成分單一的廢氣治理，用于化工、輕工、印刷、橡膠、家具、機電、汽車、石油等行業。

       本裝置適合高濃度、氣體成分單一的廢氣，采用顆粒活性炭對有機廢氣的吸附和回收利用，具有很高的經濟效益。

設備結構：

       吸附塔由上箱體、下支架、工作爬梯、平臺護欄和卸料裝置四部分組成。
       活性炭塔型式可設計為：彈匣式、橫臥式、圓桶式。材質可采用SUS304、SS41等制作。常用填充活性炭有椰殼及煤質活性炭，內部進行了防腐蝕處理，具有抗強酸堿及鹽份的腐蝕，在長期運轉使用狀況下，不受其它因素氧化腐蝕。主結構體厚度須根據各型號及處理量確定，且具有足夠補強，足以負擔結構體及運轉中所需之負荷，并提供必要之操作平臺。

本裝置主要有：吸附罐、截止閥、過濾器、分離爆氣筒、離心風機、等設備，自動配用電控氣動進風口調節閥。

工作原理：

       本吸附裝置是利用活性炭具有很多微孔及很大的比表面積，依靠分子引力和毛細管作用的特點，使有機氣體蒸汽和揮發性物質吸附其表面，又根據不同物質的沸點，在蒸汽、熱風或真空等狀態下，使吸附物質析出。本裝置采用蒸汽為解吸介質，解析出的有機溶劑蒸汽與水蒸汽一起，通過冷凝器凝結，進入分離器分離，利用重度回收有機溶劑。

       本裝置由兩個吸附罐組成，采用一吸一脫的工作方式兩罐輪流脫附；本裝置由三個吸附罐組成，采用一吸一脫一備用的工作方式三罐輪流脫附，也可以根據工藝，采用兩罐同時吸、同時脫，可增加處理風量，減少設備投資。罐內設置了具有很大比表面積的棒狀活性炭，廢氣進入活性炭中，有機溶劑被活性炭截留住，凈化后的氣體經排風機排出設備外。

       設備經過一段時間使用后，活性炭表面的毛細管被有機溶劑填滿，此時需要對活性炭進行再生，恢復其吸附特性。 脫附介質為蒸汽：蒸汽源的壓力調至0.035-0.05MPa后進入罐內，利用其物理性質，將有機溶劑從活性炭中解析出來后，進入冷凝器冷凝后形成冷凝液流入分離曝氣筒，進行重度分離，回收有機溶劑，余液經曝氣后排出。

       設備的組成：設備由吸附和脫附兩大系統組成：吸附系統由A、B兩個吸附罐，進出口各備有的一只密閉控制閥和一臺引風機組成。脫附由蒸汽系統、防火降溫系統、超溫報警系統；曝氣系統、液體分離系統、回收系統等組成。電器控制柜控制吸附和脫附兩大系統的運行。

吸附塔的特點：

1、吸附效率高，能力強，回收效益高，節能又環保；

2、設備構造緊湊，維護管理簡單方便，運轉成本低；

3、能夠同時處理多種混合有機廢氣；

4、采用自動化控制運轉設計，操作簡易、安全；

5、可以根據實際情況進行設計，可塑性強

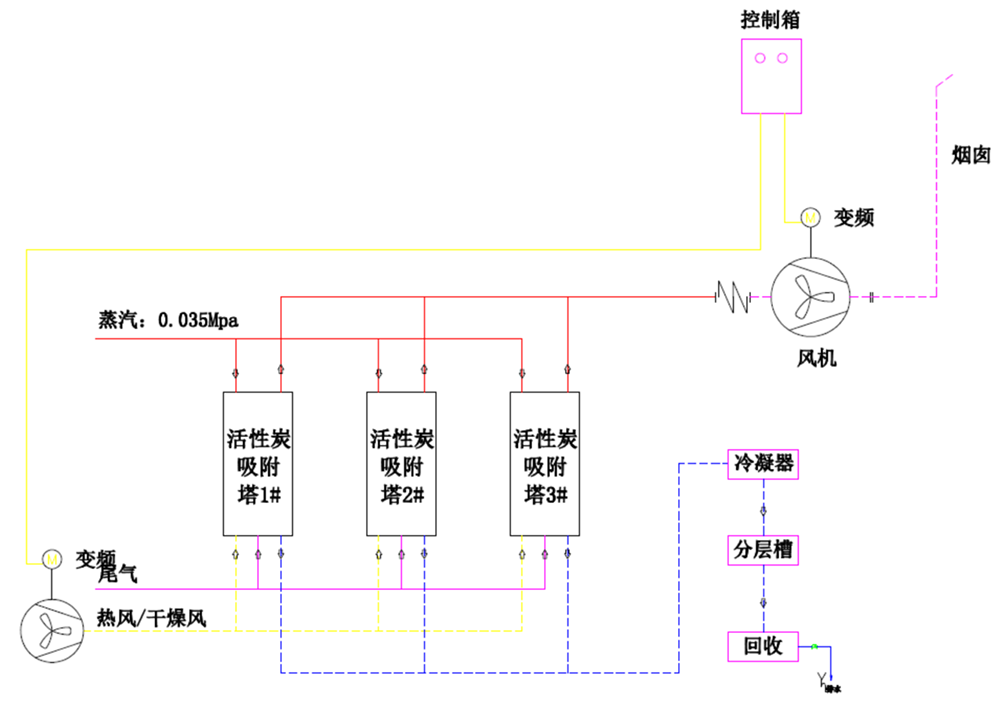

流程圖：
