本吸附裝置是利用活性炭具有很多微孔及很大的比表面積，依靠分子引力和毛細管作用的特點，使有機氣體蒸汽和揮發性物質吸附其表面，又根據不同物質的沸點，在蒸汽、熱風或真空等狀態下，使吸附物質析出。本裝置采用蒸汽為解吸介質，解析出的有機溶劑蒸汽與水蒸汽一起，通過冷凝器凝結，進入分離器分離，利用重度回收有機溶劑。

       本裝置由兩個吸附罐組成，采用一吸一脫的工作方式兩罐輪流脫附；本裝置由三個吸附罐組成，采用一吸一脫一備用的工作方式三罐輪流脫附，也可以根據工藝，采用兩罐同時吸、同時脫，可增加處理風量，減少設備投資。罐內設置了具有很大比表面積的棒狀活性炭，廢氣進入活性炭中，有機溶劑被活性炭截留住，凈化后的氣體經排風機排出設備外。

       設備經過一段時間使用后，活性炭表面的毛細管被有機溶劑填滿，此時需要對活性炭進行再生，恢復其吸附特性。 脫附介質為蒸汽：蒸汽源的壓力調至0.035-0.05MPa后進入罐內，利用其物理性質，將有機溶劑從活性炭中解析出來后，進入冷凝器冷凝后形成冷凝液流入分離曝氣筒，進行重度分離，回收有機溶劑，余液經曝氣后排出。

設備的組成：設備由吸附和脫附兩大系統組成：吸附系統由A、B兩個吸附罐，進出口各備有的一只密閉控制閥和一臺引風機組成。脫附由蒸汽系統、防火降溫系統、超溫報警系統；曝氣系統、液體分離系統、回收系統等組成。電器控制柜控制吸附和脫附兩大系統的運行。

 吸附塔的特點：

1、吸附效率高，能力強，回收效益高，節能又環保；

2、設備構造緊湊，維護管理簡單方便，運轉成本低；

3、能夠同時處理多種混合有機廢氣；

4、采用自動化控制運轉設計，操作簡易、安全；

5、可以根據實際情況進行設計，可塑性強

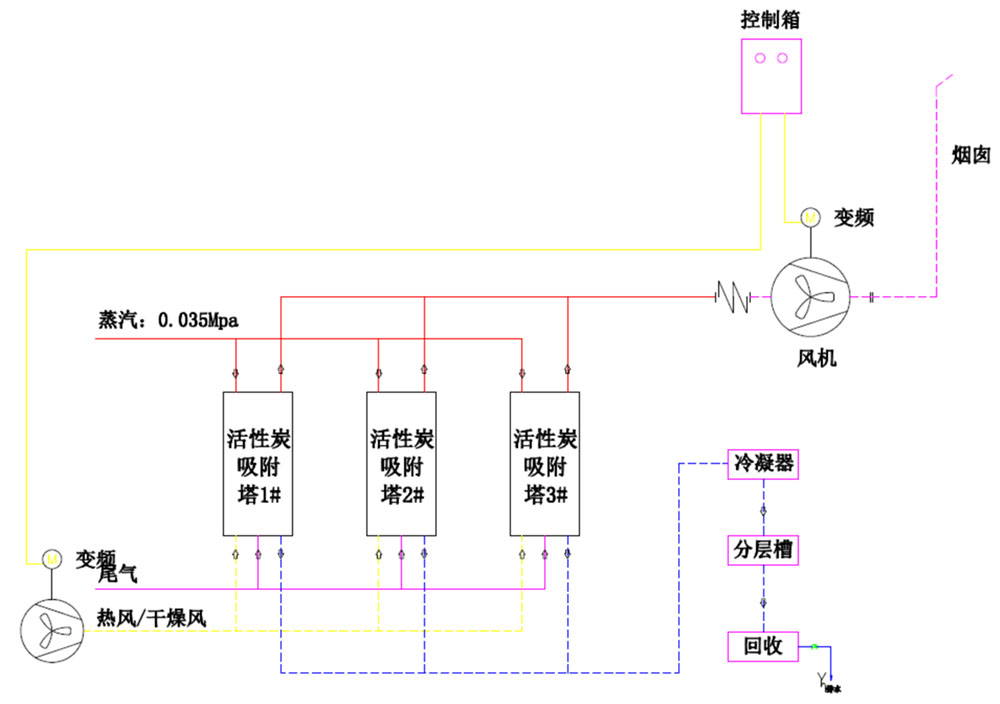

流程圖：
