RCO催化燃燒系統6
日期：2019/12/12 9:12:27 人氣：4650 |
|
1．工作原理
本裝置工作過程可分為二個階段，活性碳吸附階段和活性碳脫附再生階段，二個階段的工作原理如下：
① 吸附過程：
車間排出的廢氣由漆霧粗效過濾器除去漆霧粉塵后進入活性碳吸附裝置, 有機廢氣通過活性碳層時，廢氣中的有機組分被吸引到活性碳的表面并濃集保持其上，有機組分從而與其它組分分開，其他組分氣體（潔凈氣體）經風機排空。
② 再生過程：
活性碳使用一段時間，吸附了一定量的溶劑后，會降低或失去吸附能力，此時活性碳需脫附再生，再生后活性碳重新恢復吸附功能，活性碳可繼續使用。再生時，啟動催化燃燒裝置予熱室電源，將空氣予熱，予熱后的氣體送入吸附箱，箱中活性碳受熱后，活性碳吸附的溶劑揮發出來，溶劑經風機送入催化燃燒室燃燒，分解生成CO2和H2O蒸汽等熱空氣，熱空氣一部分回到活性碳吸附箱繼續給活性碳加熱，叧一部分排空，熱空氣內部循環多次活性碳即可得到再生。
當有機廢氣的濃度達到2000ppm以上時，催化床內可維持自然，不用外加熱的脫附再生。這樣可以滿足燃燒和脫附所需熱能，大大節省能耗。
設備運行為全自動循環運行，當某個吸附器吸附飽和需要脫附再生時，由PLC程序自動切換到該吸附器進行脫附工作，吸附器進入脫附工作后，設備可自動開啟和關閉相應元器件，同時提供各種超溫保護，確保脫附工作穩定、安全地運行；脫附工作結束后該吸附箱可自動進入吸附狀態或待機狀態。
2．工藝流程

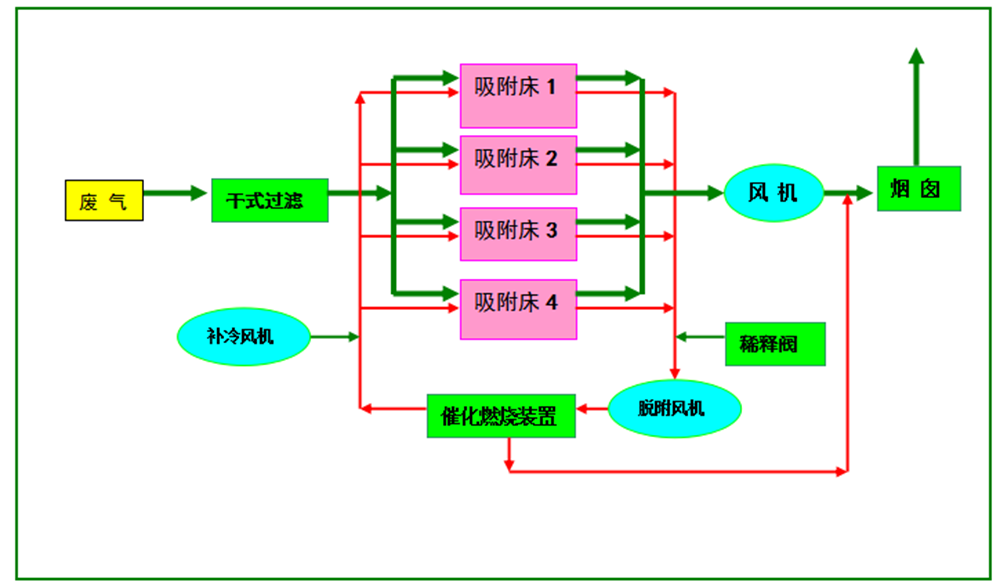

本裝置采用：漆霧過濾＋活性碳吸附濃縮＋催化燃燒脫附再生的工藝，有機廢氣處理工藝流程如下（以4個吸附室工藝流程為例）
設備系統組成
設備系統由干式過濾系統、活性碳吸附系統、催化燃燒再生系統、電氣控制系統及通風管道系統等五大系統組成。
① 干式過濾系統：包括過濾箱、過濾材料等
② 活性碳吸附系統：包括吸附箱本體、活性碳、儀表閥門、風機電機等
③ 催化燃燒再生系統：包括電加熱予熱室、催化燃燒室、熱交換器、連接管道、儀表閥門、電加熱管、催化劑、風機電機等。
④ 電氣控制系統：包括PLC電控柜、觸摸屏、儀表、電氣管線等。
⑤ 通風管道系統：包括所有連接管道、閥門及煙囟等。
|
|
